截面投影獲取鉗工平臺數據法?
鉗工平臺使用截面投影法獲取對角線法原始數據的方法今為大家舉例說明：

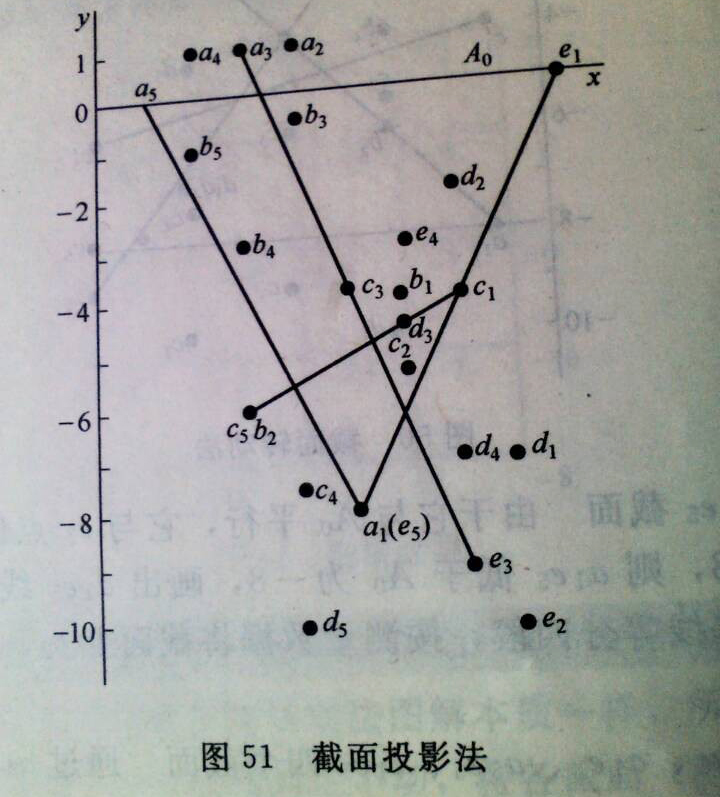

鉗工平臺在劃分成若干個截面后，在轉動截面時，使e5和a1重合為一點，連接e1a1（或a5）與a5e1（或e5），使它們分別代表a1a5、a1e1和a5e5、e1e5四個截面的首尾兩點連線，這樣e1a5a1（或e1a5e5）就分別代表了六個測量截面上首尾兩點連線，然后以它為基線，按測量數據將b4、c3、d2、b2、d4、a2、a3、a4、b1、c1、d1、b5、c5、d5、e2、e3、e417點位置直接標于平面坐標上，如圖51。連接圖中民標出點c1c5各a3e3，以它們基線，按測量數據標出c2、c4、b3、d3四點在平面坐標上的位置，至此25點全部標出。
鑄鐵鉗工平臺檢驗的此法和圖50原理一樣，所不同的是它更傾向于投影圖解，因此稱為“截面投影法”。另外在圖解c1c5各a3e3兩截面時不需轉動，可直接標出，所示25點按位置寫出也得到如以前說過的測量平臺測量結果圖。
