鑄鐵劃線平臺與鑄鐵彎板工裝解決方案
內蒙古一機，王經理您好！非常感謝您對我們的信任，讓我們為貴公司所需要的鑄鐵劃線平臺與鑄鐵彎板工裝提供一個詳細的技術方案。以下是詳細方案及要求：
要求：需要一套垂直焊接工裝。垂直檢具距基準面為1000mm，基準劃線平臺為1500X5000X300；劃線平臺需要支架支撐，配一垂直檢具。注：承重：3T以上。
根據以上具體要求，我公司技術人員設計以下解決方案：
1、 基準劃線平臺1500X5000X300一塊，配套平臺支架：400mm高，平臺加支架，總高為：700mm；如圖所示：

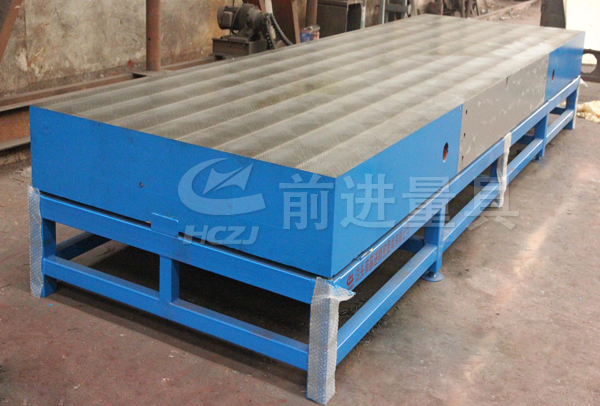

鑄鐵劃線平臺與鑄鐵平臺支架安裝圖
2、 垂直檢具采用鑄鐵彎板，具體規格為：1630X2000X1000（mm）為什么彎板的長度為1630mm呢？根據客戶要求，垂直檢具彎板距平臺基準面為1000mm，彎板長度1700mm才對，但是為了保證平臺和彎板垂直精度誤差，我們需要在彎板底部均勻放置6套調整墊鐵（墊鐵厚度為70mm），為了調平精度使用。因此彎板高度為1630mm，是為了利用調整墊鐵發揮其調整精度的作用。如圖所示：

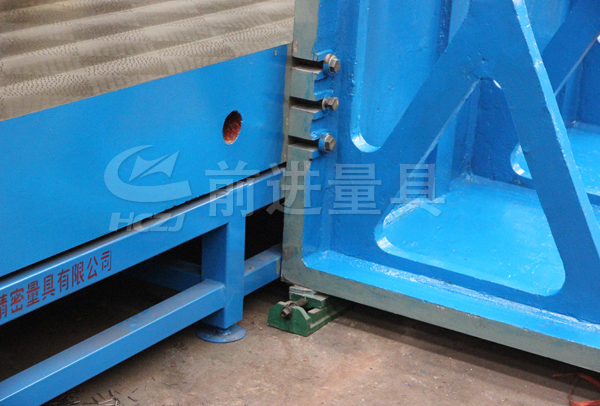

鑄鐵彎板用墊鐵調平

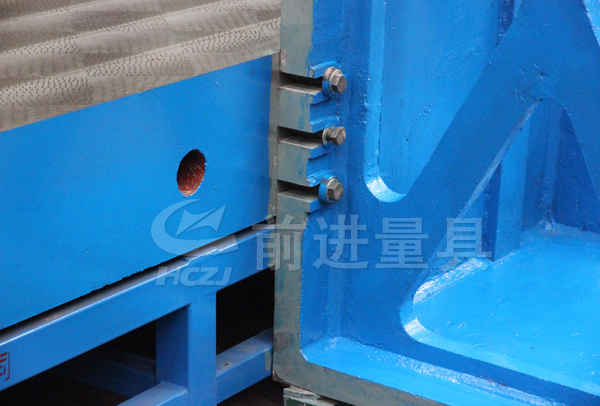

3、 如何將基準劃線平臺和彎板固定在一起呢？我們采用螺栓的方式，將其固定。如圖所示：

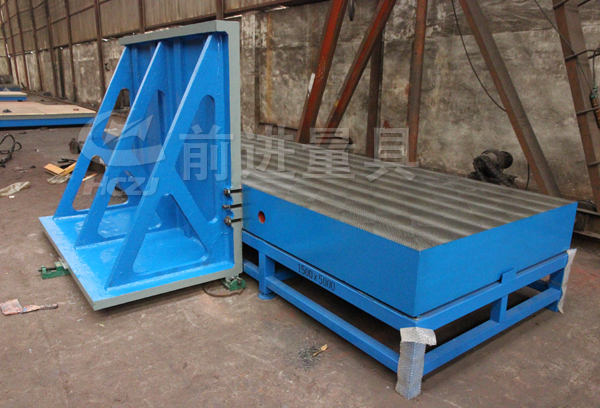

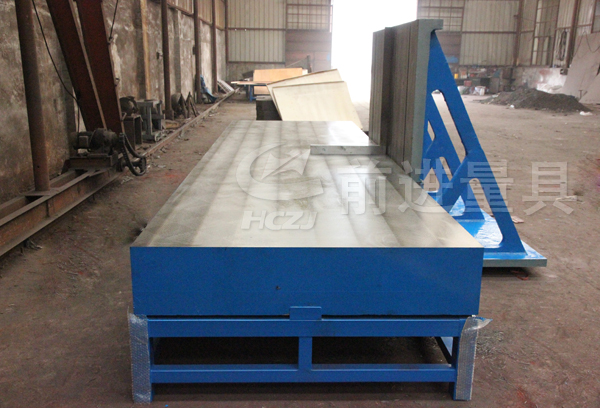

以上表述不知道您有沒有看明白呢？看不明白沒有關系。我們有整體的裝配圖，肯定讓您明明白白，如圖所示：
對此方案，內蒙古一機王經理特別滿意，果斷地跟我們簽訂了訂貨合同。您有這方面的需求嗎？您有這方面的顧慮嗎？如果有，還在等什么，趕緊拿起您的電話，撥打我們的免費電話：4000-086-046，有更完美的解決方案在等你哦！
