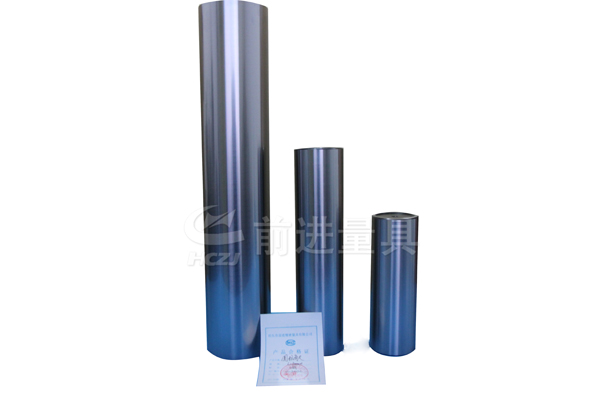

圓柱角尺
產品分類： 鑄鐵Ｖ型架/平尺系列
產品簡介：圓柱角尺是以45號鋼為母材加工，經車床加工后，再淬火、然后以精密磨床精磨而成。具有精度高，使用壽命長的特點。圓柱角尺按GB6092-85標準制造,主要用于工作直角的檢驗和劃線,檢驗零件或部件有關表面的相互垂直度,可作為90°測量基準.
訂購熱線：
圓柱角尺是以45號鋼為母材加工，經車床加工后，再淬火、然后以精密磨床精磨而成。具有精度高，使用壽命長的特點。
圓柱角尺按GB6092-85標準制造,主要用于工作直角的檢驗和劃線,檢驗零件或部件有關表面的相互垂直度,可作為90°測量基準.
工作面精密磨削而成,磨削當中需要特殊材質的砂輪,精度穩定,永不變形,永不生銹,容易保管等特點,是一 種理想的檢測工具.圓柱角尺(機床檢驗棒)內外角度精準,它由單片全面工具鋼制成,本身與橫桿都經過精準的研磨與拋光以助垂直度與水平度的測量.準確級圓 柱角的兩邊都磨上斜邊,橫梁在內角有一薄槽,以利清除污納物.適用于機床,機械設備及零部件的垂直度檢驗,安裝加工定位,劃線等是機械行業中的重要測量工具.其特點是精度高,穩定性好,便于維修.
圓柱角尺規格與精度:
|
規格mm |
測量面對基準面垂直度 |
測量面平面度或直線度 |
基面平面度或直線度 |
||||||
|
精度等級um |
|||||||||
|
00 |
0 |
1 |
00 |
0 |
1 |
00 |
0 |
1 |
|
|
φ70×200 |
2 |
4.5 |
9 |
1 |
1.5 |
3 |
1 |
2 |
4.5 |
|
φ80×200 |
2 |
4.5 |
9 |
1 |
1.5 |
3 |
1 |
2 |
4.5 |
|
φ80×315 |
3 |
6 |
11 |
1 |
2 |
4 |
1.5 |
3 |
6 |
|
φ100×500 |
4 |
8 |
15 |
1.5 |
2.5 |
5 |
2 |
4 |
8 |
|
φ125×630 |
4.5 |
9 |
18 |
1.5 |
3 |
6 |
2.5 |
4.5 |
9 |
|
φ140×800 |
5 |
10 |
20 |
1.5 |
3 |
7 |
2.5 |
5 |
10 |
|
φ160×1000 |
6 |
12 |
25 |
2 |
4 |
8 |
3 |
6 |
12 |
* 表示必填訂購：圓柱角尺
