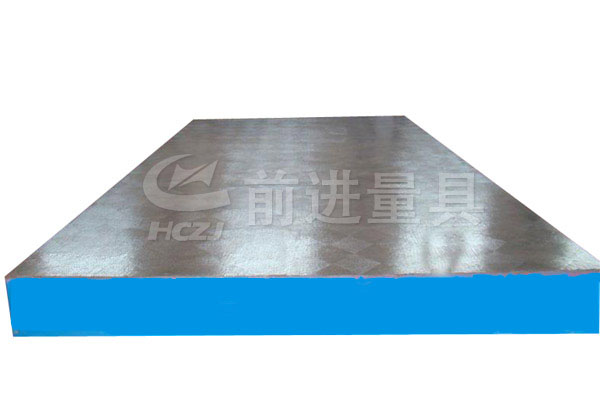

測量工作臺
測量工作臺用途：適用于各種檢驗工作，精密測量用的基準平面;用于機床機械檢驗測量基準;檢查零件的尺寸精度或形為偏差，并作緊密劃線，在機械制造中也是不呆缺少的基本工具。 精度等級 0級 1級 2級 3級 精刨 平面度公差 200×100 5 10 20 200×200 5 10 20.5 250×250 5.5 11 22 300×200 6 12 24 300×300 6 12 24 400×300 6 12 24 400×400 6 12 24 500×300 6 12 24 500×350 6 12 24 500×450 6 14 24 500×500 7 14 28 600×450 7 14 28 600×500 7 14 28 700×500 8 16 32 80 800×500 8 16 32 80 800×600 8 16 32 80 900×600 8 16 32 80 1000×750 9 18 36 90 1000×800 9 18 36 90 1000×1000 10 20 39 96 1200×800 20 39 96 1200×1000 20 39 96 1500×1000 24 48 120 1500×1500 25 50 125 2000×600 24 48 120 2000×1000 26 52 129 2000×1500 56 140 2000×2000 60 152 230 2500×1500 64 152 230 2500×2000 68 168 248 2500×2500 72 180 270 3000×1000 168 248 3000×1500 174 154 3000×2000 184 275 3000×2500 186 176 3000×3000 210 300 4000×1000 210 300 4000×1500 210 300 4000×2000 219 310 4000×2500 228 340 4000×3000 240 360 5000×1500 249 370 5000×2000 255 375 5000×2500 264 390 5000×3000 287 420 6000×2000 293 430 6000×2500 300 450 6000×3000 308 460 8000×2000 370 520 8000×2500 375 530 8000×3000 382 570
測量工作臺規格：200×100-8000×3000(特殊規格根據需方圖紙制作或雙方商定生產加工)。
測量工作臺表面質量檢驗：用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少于25點，2級不少于20點，3級不少于12點。
規格（長×寬）
測量工作臺材質：高強度鑄鐵HT200-300,硬度:HB170-240。
測量工作臺精度：按國家標準計量檢定規程執行，分別為1，2，3級三個級別。(詳見精度參數表)。
注：我公司最新引進數控加工中心設備(3000*8000)，讓平臺高精度不再是夢!
測量工作臺質檢標準
1、測量工作臺工作表面不應有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。
2、測量工作臺工作面的硬度應為HB170-220。
3、測量工作臺相對兩個側面上，應設置有安裝手柄、吊環等吊裝設施的螺紋孔或圓柱孔。設計吊裝位置時應考慮盡量減少因吊裝而引起的變動。
4、測量工作臺工作表面不應有砂孔、氣孔、裂紋、夾渣及縮松等鑄造缺陷。各種鑄造表面應清除型砂、且表面平整，涂漆牢固。各棱邊應修鈍。在精度等級低于“00”級的平板工作面上，對于直徑小于15mm的砂允許用相同的材料堵塞，其硬度應低于周圍材料的硬度。在工作面上堵塞的部位應不多于四處，其相互之間的距離應不小于80mm。
5、鑄鐵測量工作臺應經過穩定性處理和去磁。
6、測量工作臺應采用優質細顆料的灰口鑄鐵或合金鑄鐵制造。
7、測量工作臺工作面應采用刮削工藝，對于“3”級平板工作面也可以采用刨削工藝，刨削工作表面的表面粗糙度按輪廓算術平均偏差Ra值應不大于5um。
8、根據用戶要求，在檢驗平板工作面上設置螺紋孔或溝槽后，這些部位不應出現高于工作面的凸起現象。
