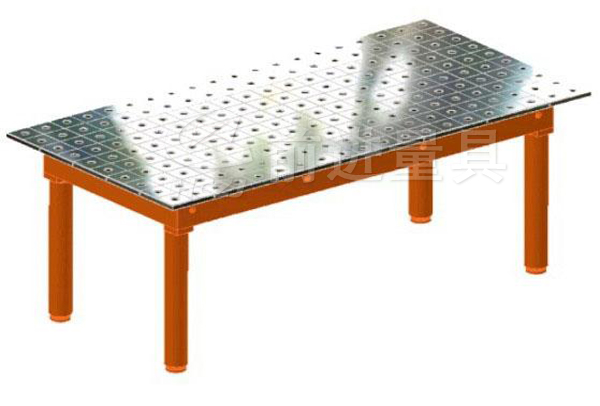

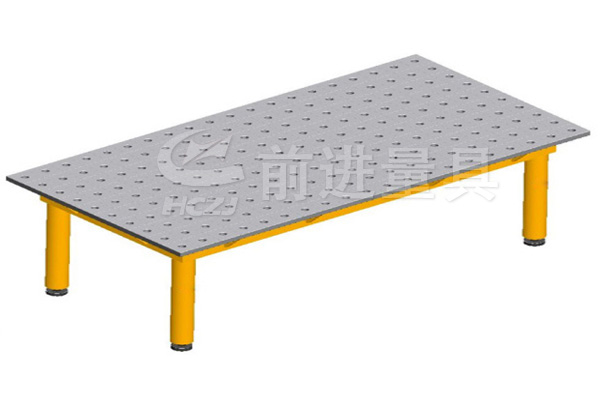

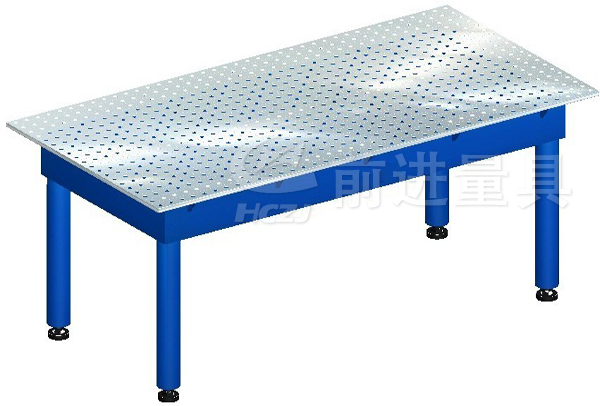

二維柔性焊接平臺
二維柔(rou)性平臺(tai)概(gai)述：
1）按系列分為：D16和D28兩大系列
2）按材料鋼(gang)件為主(zhu)
它是柔性組合工裝的基礎平臺，其作用是支撐被加工工件及定位夾具、壓緊夾具、校驗治具等。D28系列平臺孔距為100mm,平臺上均刻有相應的網格線，在臺面的工件安裝面刻有100x100的網格線，方便工件目視檢測。D16系列平臺平臺孔距為50mm,平臺上均刻有相應的網格線，在臺面的工件安裝面刻有50x50的網格線，方便工件目視檢測。根據客戶要求，在平臺的兩直角邊上面可以刻畫毫米標度尺臺面采用網格孔形式。平臺尺寸可以根據實際需要來定制。它不僅可以作為焊接平臺使用，也可以作為裝配平臺、檢測平臺、機床加工平臺等。
常用平臺規格(ge)及編碼：
|
D28系列二(er)維鋼件(jian)平臺 |
D16系(xi)列(lie)二維鋼件平(ping)臺 |
||
|
產品編碼 |
產品規格 |
產品(pin)編碼 |
產品規格 |
|
QJ-D28PT1010E-01 |
1000x1000x150 |
QJ-D16PT1010E-01 |
1000x1000x100 |
|
QJ-D28PT1212E-01 |
1200x1200x150 |
QJ-D16PT1212E-01 |
1200x1200x100 |
|
QJ-D28PT1515E-01 |
1500x1500x150 |
QJ-D16PT1515E-01 |
1500x1500x100 |
|
QJ-D28PT2010E-01 |
2000x1000x150 |
QJ-D16PT2010E-01 |
2000x1000x100 |
|
QJ-D28PT2412E-01 |
2400x1200x150 |
QJ-D16PT2412E-01 |
2400x1200x100 |
|
QJ-D28PT3015E-01 |
3000x1500x150 |
|
|
